PROCEDIMIENTOS DE APLICACIÓN

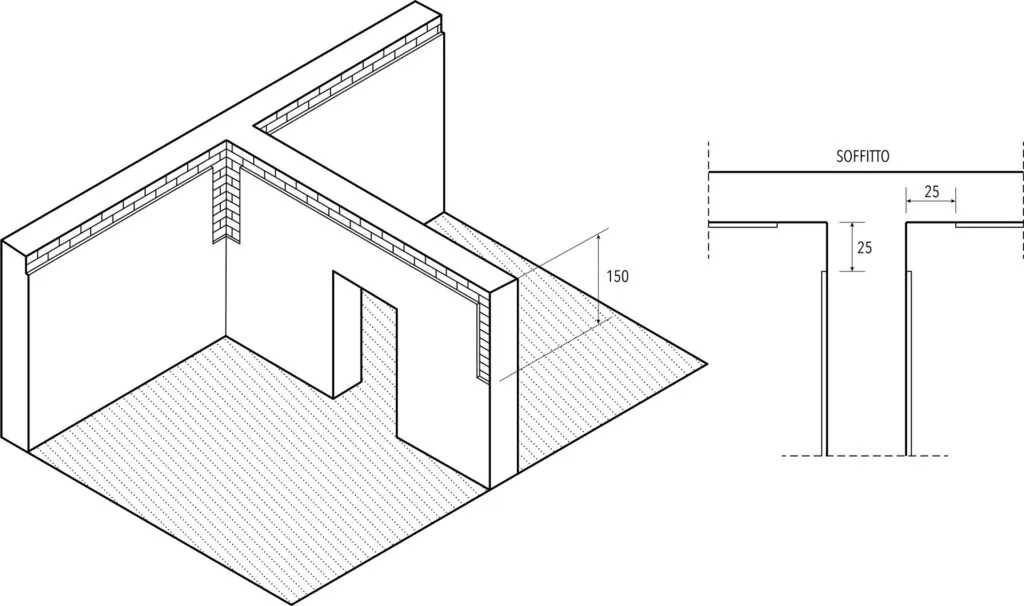

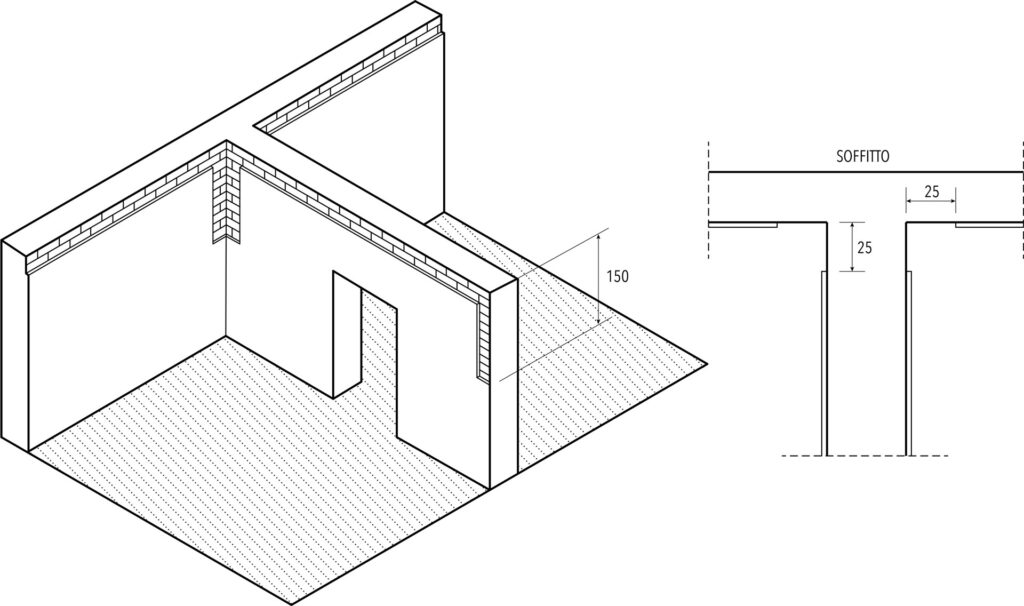

- Retirar el revoque existente entre la mampostería y la viga (o el suelo) para un ancho de 50 cm (25 + 25 cm).
- Limpiar el polvo en las superficies de tallado y lávar con agua a baja presión.
- Si se prevén uniones pasantes, proceder a la perforación de la mampostería en todo el espesor, según una distancia entre centros de los agujeros no superior a 50 cm y la oclusión temporal, con un marcador especial extraíble, para permitir su identificación y evitar que el mortero que se aplique posteriormente lo penetre.
- Sobre un sustrato, saturado con agua con superficie seca, aplicación con llana o por pulverización de una primera capa uniforme de UNISAN(1), mortero reforzado con doble tipo de fibras READYMESH (vidrio y polipropileno), de deshumidificación, con muy alta transpirabilidad, clase R (restauración según UNI EN 998/1), a base de ligantes hidráulicos con bajo contenido en sales solubles, con resistencia mecánica en clase R2 (según UNI EN 1504/3), clase de reacción al fuego A1 (EN 13501) -1), permeabilidad al vapor de agua 11 μ (UNI EN 1015-19), resistencia a la compresión a los 28 días > 20 MPa (UNI EN 12190), resistencia a la flexión a los 28 días > 5MPa (UNI EN 12190), módulo elástico 11 GPa (EN 13412), tamaño máximo de partícula del árido 1,5 mm.
- Sobre la capa de mortero aún “fresca” colocar la malla de refuerzo de fibra de vidrio bidireccional ARMAGLASS STRUCTURA (2) ejerciendo una ligera presión con llana metálica plana para que se adhiera perfectamente al mortero aplicado
(2) Utilizar la malla ARMAGLASS STRUCTURA 250, o alternativamente ARMAGLASS STRUCTURA 115 según las indicaciones de diseño (generalmente se utiliza ARMAGLASS STRUCTURA 250 en el revestimiento perimetral y ARMAGLASS STRUCTURA 115 en los tabiques internos).
- Aplicación en húmedo de una segunda capa de mortero UNISAN (1) para cubrir completamente la red; espesor del mortero de 1 a 2 cm aproximadamente. Consumo de 15 kg/m²/cm de espesor.
- Si se prevén sistemas de conexión, dejar visible una superficie neta de 20 × 20 cm, centrada con respecto a cada uno de los agujeros realizados anteriormente, e insertar los sistemas especiales de conexión con núcleo central rígido y terminaciones de grapas en fibra de vidrio ARMAGLASS CONNECTOR TWIN. Este conector especial está disponible en diferentes longitudes de la parte central rígida (20-30-40-50-60 cm) a elegir según el espesor de la mampostería; la parte suelta de la grapa, común a todas las longitudes disponibles, es de 20 cm a cada lado.
- Rellene los agujeros y aplique lechada a los conectores con mortero vertible GROUT CABLE o, alternativamente, con resina epoxi SYNTECH FIX EP para anclajes.
- Extienda las fibras sueltas de la parte terminal del conector radialmente, conéctelas entrelazándolas con las mallas de la red.
- Incorporar todo con mortero compuesto fibroreforzado UNISAN(1).
- Alisado de dos capa con SANASTOF, premezcla de composición mineral, a base de cal hidráulica natural NHL 3.5, microsílice con actividad puzolánica, áridos seleccionados, microfibras con alta tenacidad, agregados de aislamiento térmico con bajo módulo de elasticidad; consumo de unos 3 kg / m² para dos manos aplicadas y un espesor total de 2-3 mm.
- Termine con un acabado, tambien colorado, altamente transpirable utilizando productos de la línea SANAXIL o PROTECH SIL.
* Como alternativa al mortero UNISAN, se puede utilizar el mortero superadhesivo RASOCOAT, a base de ligantes hidráulicos, resinas dispersables en agua, áridos silico-calcáreos y agentes específicos. Principales características técnicas del mortero RASOCOAT: Adhesión (UNI EN 1015-12): > 1,5 N / mm²_ Densidad: 1,90 kg / l _ Resistencia a la compresión a los 28 días (UNI EN 1015-11): > 20 N / mm² _ Resistencia a la flexión después de 28 días (UNI EN 1015-11): > 6 MPa

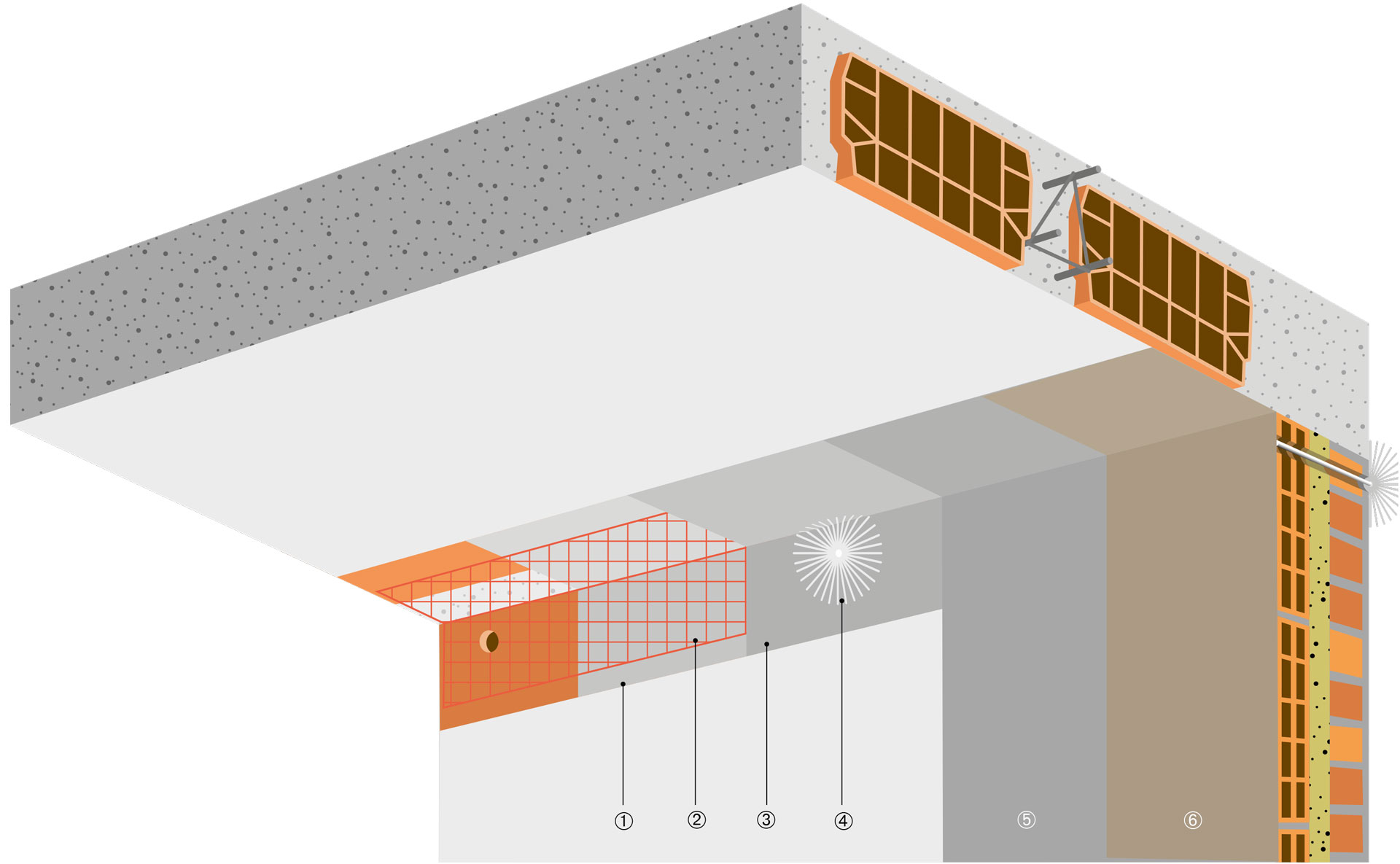

Estratigrafía de aplicación
- UNISAN (1° capa)
- ARMAGLASS STRUCTURA 250/115
- UNISAN (2° capa)
- ARMAGLASS CONNECTOR TWIN
- UNISAN (3° capa)
- SANASTOF
COMPONENTES DEL SISTEMA
Armaglass Structura 250
Red de refuerzo estructural de 280 gr/m2 con malla cuadrada de 25 x 25 mm, en fibra de vidrio resistente a los álcalis, con un contenido >16% de dióxido de circonio, construida en tejido leno, imprimada con polímero termoendurecible. Red certificada para la prevención de rotura de soleras; fácil y rápida de aplicar, manejable y fácil de cortar. Combina ligereza y espesor reducido con excelentes características mecánicas en urdimbre y trama. Resiste agentes atmosféricos y ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Apta para cualquier sustrato y perfectamente compatible con morteros a base de cemento o de cal.
Armaglass Structura 250
Red de refuerzo estructural de 280 gr/m2 con malla cuadrada de 25 x 25 mm, en fibra de vidrio resistente a los álcalis, con un contenido >16% de dióxido de circonio, construida en tejido leno, imprimada con polímero termoendurecible. Red certificada para la prevención de rotura de soleras; fácil y rápida de aplicar, manejable y fácil de cortar. Combina ligereza y espesor reducido con excelentes características mecánicas en urdimbre y trama. Resiste agentes atmosféricos y ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Apta para cualquier sustrato y perfectamente compatible con morteros a base de cemento o de cal.
Armaglass Structura 115
Red de refuerzo estructural en fibra de vidrio resistente a álcalis de 115 gr/m2, con malla cuadrada de 12 x 12 mm, con un contenido >16% de dióxido de circonio, construida en tejido leno, imprimada con polímero termoendurecible; aplicación fácil y rápida, manejable y fácil de cortar. Resiste los agentes atmosféricos y los ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Adecuada para cualquier sustrato y perfectamente compatible con morteros a base de cemento o de cal. Ideal para el refuerzo de revoques con función antivuelco y la consolidación estructural de paredes y estructuras abovedadas.
Armaglass Structura 115
Red de refuerzo estructural en fibra de vidrio resistente a álcalis de 115 gr/m2, con malla cuadrada de 12 x 12 mm, con un contenido >16% de dióxido de circonio, construida en tejido leno, imprimada con polímero termoendurecible; aplicación fácil y rápida, manejable y fácil de cortar. Resiste los agentes atmosféricos y los ambientes agresivos, aportando durabilidad a los sistemas compuestos en los que se utiliza. Adecuada para cualquier sustrato y perfectamente compatible con morteros a base de cemento o de cal. Ideal para el refuerzo de revoques con función antivuelco y la consolidación estructural de paredes y estructuras abovedadas.
Armaglass Connector Twin
Conector de fibra de vidrio resistente a los álcalis, con segmento central rígido preformado y doble extremo suelto, deshilachable. Indicado para refuerzo estructural de mampostería, arcos y bóvedas de ladrillo, toba y piedra, en combinación con las redes de fibra de vidrio ARMAGLASS STRUCTURA y morteros tipo Unisan, Intosana y de la familia REPAR. Se utiliza como conexión pasante para conectar los dos lados de un revoque estructural (técnica de "sándwich estructural").
Armaglass Connector Twin
Conector de fibra de vidrio resistente a los álcalis, con segmento central rígido preformado y doble extremo suelto, deshilachable. Indicado para refuerzo estructural de mampostería, arcos y bóvedas de ladrillo, toba y piedra, en combinación con las redes de fibra de vidrio ARMAGLASS STRUCTURA y morteros tipo Unisan, Intosana y de la familia REPAR. Se utiliza como conexión pasante para conectar los dos lados de un revoque estructural (técnica de "sándwich estructural").
Syntech E-Plus
Syntech Fix EP es un adhesivo de dos componentes a base de resinas epoxi certificadas ETAG 001, con muy alta capacidad de adherencia y resistencia a las tensiones derivadas de cargas elevadas, así como rápido desarrollo de la resistencia mecánica. Adecuado para el anclaje y fijación estructural de barras y elementos metálicos sobre superficies de hormigón, materiales pétreos, ladrillo, madera y materiales de construcción en general. Syntech Fix EP también se puede utilizar como agente sellante entre materiales de diferente naturaleza.
Syntech E-Plus
Syntech Fix EP es un adhesivo de dos componentes a base de resinas epoxi certificadas ETAG 001, con muy alta capacidad de adherencia y resistencia a las tensiones derivadas de cargas elevadas, así como rápido desarrollo de la resistencia mecánica. Adecuado para el anclaje y fijación estructural de barras y elementos metálicos sobre superficies de hormigón, materiales pétreos, ladrillo, madera y materiales de construcción en general. Syntech Fix EP también se puede utilizar como agente sellante entre materiales de diferente naturaleza.

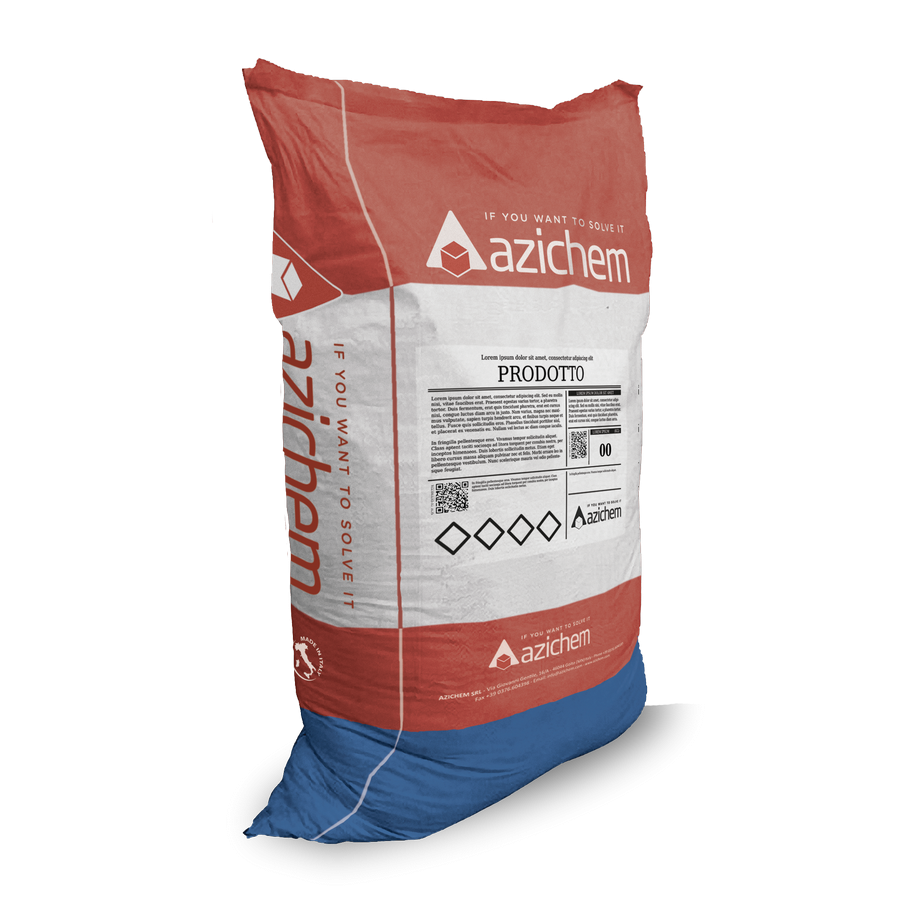

Unisan
Mortero compuesto, reforzado con fibra, consolidante, deshumidificante, de color gris, utilizado para la restauración estructural de mampostería de época o monumental en degradación. No contiene sustancias potencialmente nocivas para la mampostería y está compuesto por cal hidráulica natural NHL 3,5 y aglutinantes hidráulicos sin sales solubles, sílices con actividad puzolánica, agregados silicocalcáreos seleccionados, agentes específicos reductores de la retracción y fibras READYMESH alcalinas resistentes que ofrecen elevadas prestaciones en flexotracción e incremento de la energía de fractura del mortero. Ideal para la restauración estructural, junto con redes de fibra de vidrio ARMAGLASS STRUCTURA, de muros de época o monumentos en degradación.
Unisan
Mortero compuesto, reforzado con fibra, consolidante, deshumidificante, de color gris, utilizado para la restauración estructural de mampostería de época o monumental en degradación. No contiene sustancias potencialmente nocivas para la mampostería y está compuesto por cal hidráulica natural NHL 3,5 y aglutinantes hidráulicos sin sales solubles, sílices con actividad puzolánica, agregados silicocalcáreos seleccionados, agentes específicos reductores de la retracción y fibras READYMESH alcalinas resistentes que ofrecen elevadas prestaciones en flexotracción e incremento de la energía de fractura del mortero. Ideal para la restauración estructural, junto con redes de fibra de vidrio ARMAGLASS STRUCTURA, de muros de época o monumentos en degradación.
Sanastof
Premezcla con composición mineral transpirable, deshumidificante, a base de cal hidráulica natural NHL 3.5, microsílices con actividad puzolánica, agregados seleccionados, microfibras de alta tenacidad, áridos ligeros termoaislantes de bajo módulo de elasticidad. Se utiliza para enrasar y regularizar, tanto en interiores como en exteriores. Es perfectamente compatible con múltiples sustratos: revoques a base de cal, cal-cemento, morteros cementosos, hormigones, piedra porosa, ladrillos. Sus características lo hacen especialmente adecuado para obras de bioconstrucción y para la restauración de edificios de época y monumentales. La granulometría máxima del inerte es de 0,9 mm.
Sanastof
Premezcla con composición mineral transpirable, deshumidificante, a base de cal hidráulica natural NHL 3.5, microsílices con actividad puzolánica, agregados seleccionados, microfibras de alta tenacidad, áridos ligeros termoaislantes de bajo módulo de elasticidad. Se utiliza para enrasar y regularizar, tanto en interiores como en exteriores. Es perfectamente compatible con múltiples sustratos: revoques a base de cal, cal-cemento, morteros cementosos, hormigones, piedra porosa, ladrillos. Sus características lo hacen especialmente adecuado para obras de bioconstrucción y para la restauración de edificios de época y monumentales. La granulometría máxima del inerte es de 0,9 mm.
